不定型耐火材料衬体的烘烤制度：

烘炉是不定形耐火材料施工和应用中的症结症结。其感化主如果消除衬体中的游离水、化学结合水和得到高温应用机能。烘炉适合，能进步窑炉及热工装备的寿命，不然，水份消除不通顺，将使衬体发生裂纹，低落强度，重大时乃至惹起衬体的剥落或爆炸变乱。低水泥系列耐火浇注料等致密、高强型浇注料，因水份较难消除，以是易发生此类征象。

在烘炉前，将炉顶悬挂砖上的木楔全体进来，紧好螺栓：测温体系、熄灭体系和电机体系等装备，应装置、调试失常，具有投产前提后方可烘炉：烘炉到达应用温度后，炉顶悬挂砖用的悬挂螺栓，应再紧一遍并平均受力。

不定型耐火资料衬体的烘烤轨制

分歧结合剂耐火浇注料的失重率，不一样，在110℃烘干后的失重率为55%~80%，在200~300℃的温度范围内，累计失重率一样平常到达70%~90%。这阐明，高温阶段脱水是比拟多的，主如果游离水，另有部门结晶水：跟着温度的继承降低，结合水和结晶水则赓续消除。到达500℃时，浇注料含水率仅为10%阁下。同时看出，耐火浇注料品种的分歧，各温度下的失重率略有区别。是以，烘炉曲线的订定，也有差别。

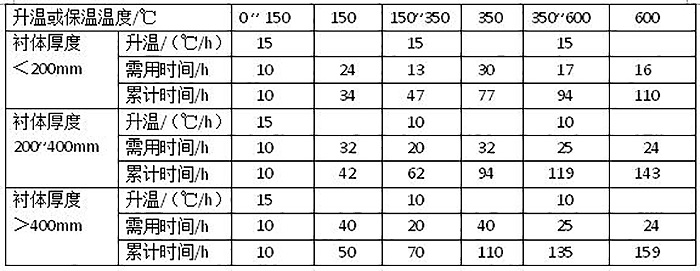

不定型耐火资料的烘烤轨制，与其资料品种的机能，施工制作方法，衬体厚度和应用前提等身分无关。是以，订定衬体的烘烤曲线图，应充足斟酌各方面的环境，总的准则是在600℃以前，应迟钝升平和保温，以便衬体中的水份充足消除。不定型耐火资料衬体的烘烤轨制。在600℃保温以后，也可在800℃时8~16h，其升温速率一样平常为20~35℃/h，低水泥系列耐火浇注料等致密型浇注料的烘炉光阴，应比表内给定的光阴多24~48h。

在衬体烘烤时，测温点的地位要有代表性，一样平常应将热电偶的地位，设在烘烤温度最高、升温速率较快的部位。同时，热电偶热端面应与衬体事情面平齐或缩进5mm阁下，如许能力较实在的代表衬体温度。也就是说，烘烤轨制中所指的保温温度，是衬体事情面的温度。

在衬体烘烤时，最好用煤气、柴油或电热等，这些热源容易控制，适用便利，能包管烘烤品质：采纳木料或煤作燃料，应经心操纵，谨防熄火或过热，损毁衬体：衬体温度该当平均、稳固，同时应根据烘烤环境，随时调剂烘烤轨制，以包管烘烤品质。

更多耐材资讯欢迎关注河南恒昱窑炉耐火材料网站 www.hnhyylnc.com，河南恒昱窑炉耐火材料有限公司以各种耐火材料生产为基础，逐步发展为集耐火材料研发与生产，窑炉设备的设计与砌筑，工程服务总承包的一体化服务提供商.生产基地拥有高温节能式隧道窑，超高温节能梭式窑，全自动化上料生产线等硬件设施.每年可生产各种定型耐火材料15万吨，不定型耐火材料10万吨。广泛应用于建材，冶金，有色，化工，电力等行业，公司产品服务全国，并远销至亚洲的韩国，日本等发达国家，以及中东，中亚，欧洲，北美等50多个国家和地区.
